介質

Medium

壓力

Paessur

溫度

TEMP

轉速

Speed

熱水、冷卻水

1.2MPa

100℃

100RPM

空氣、真空

1.0MPa

60℃

60RPM

蒸汽

1.2MPa

120℃

100RPM

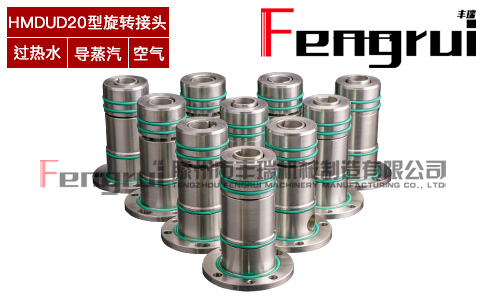

    HMDUD型埋入式旋轉接頭產品特點：

    *軸向伸縮量：10mm

    *偏斜角度：0.1°。

    *采用平衡式密封結構，扭矩力小，轉動靈活。

    *改變了常規的軸向串列式密封結構，獨特的倒置內藏密封式密封。

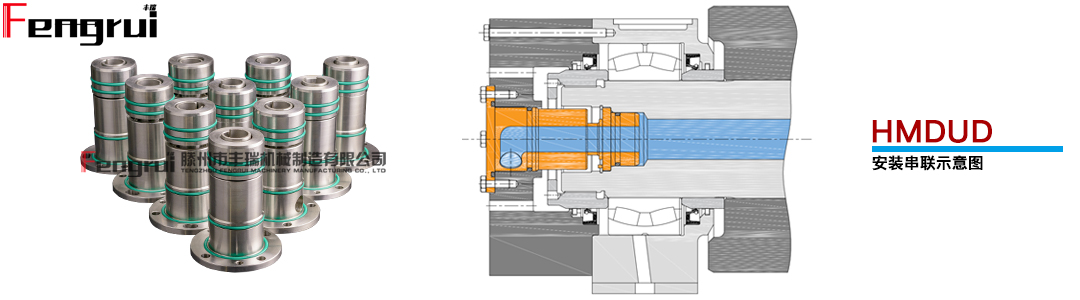

    *根據現代連鑄機和連扎機特點設計，將接頭基體絕大部份深入到棍子內部。

    *O型密封圈均采用氟橡膠材質，提高了耐用性和耐腐蝕性。

    *殼體材質可選合金銅、304、316L不銹鋼等材質可選。

    *可根據用戶提供圖紙定制生產。

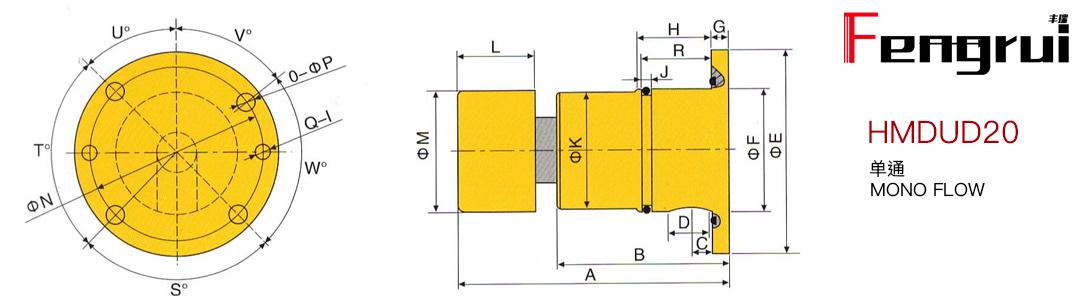

Model

A

B

C

D

E

F

G

H

R

J

K

L

M

N

O

P

Q

I

S

T

U

V

W

HMDUD20-01

131.5

83

11.5

20

100

60e8

8

36

34

4.8

57

37.5

59h6

84

4

9

2

M8

90

90

45

55

80

HMDUD20-02

142

95

17

20

100

60e8

8

41

34

4.5

58

37.5

59h6

84

4

9

2

M8

90

100

35

45

90

HMDUD20-03

136

95

14.2

20

100

60e8

8

48

34

4.5

58.5

37.5

59h6

84

4

9

2

M8

90

90

45

55

80

非標定制旋轉接頭所需技術要求

介質MAX

溫度MAX

壓力MAX

轉速M(fèi)AX

流通的介質及有無腐蝕性

流通介質的最高溫度℃

設備運轉的最大壓力MPa

設備運轉的最大轉速M(fèi)Pa

通路數量

通徑規格

連接方式

規格標準

單、雙或多通路

每個通路的規格尺寸

螺紋或法蘭連接

螺紋及法蘭的規格標準

工況信息

材質要求

外形尺寸

配件要求

所用設備及工況信息

希望基體使用的材質

總長和殼體直徑要求

配件的品牌及材質要求

其他特殊要求

特殊的表面處理工藝要求、密封組件及軸承的品牌及材質要求等
